Flange Rubber Gaskets
Trusted sealing for any application
Flange Rubber Gaskets
Introduction
Flange rubber Gaskets

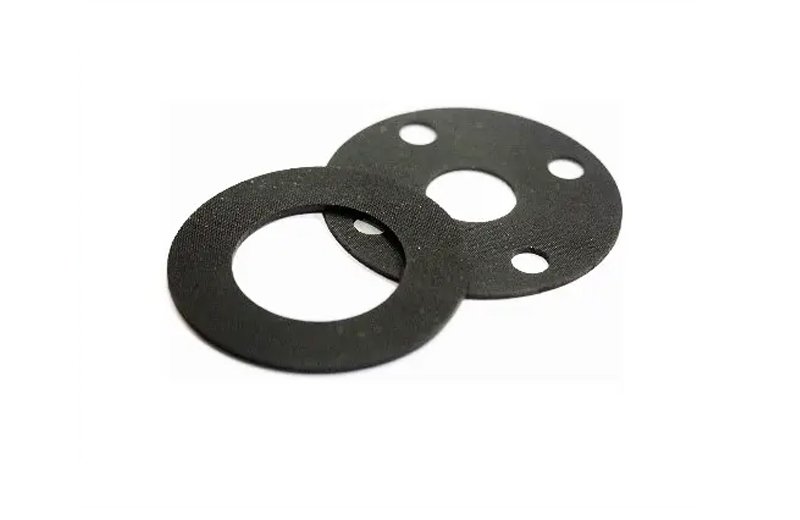

Generally, two mating surfaces of the flanges have microscopic irregularities on their surfaces. In order to fill those microscopic irregularities, a mechanical rubber gasket is used so as to
prevent leakages from or into the joined objects while under compression. Such a gasket is called a flange rubber gasket. Flange Rubber Gaskets act as a static seal between the two
irregular flange faces and are made to operate under various operating conditions with varied pressure and temperature ratings.

Introduction
Available Sizes
Download Sizing Chart for ASME B16.21 Gasket & Dimensions for ASME B16.5 & B16.47
150 #Flanges | 300 #Flanges | 400 #Flanges | 600 #Flanges | 900 #Flanges | 1500 #Flanges | 2500 #Flanges
150 #Flanges | 300 #Flanges | 400 #Flanges | 600 #Flanges | 900 #Flanges | 1500 #Flanges | 2500 #Flanges
RING GASKET Sizing Guide (Inches)
RING GASKET Sizing Guide (mm)
Full Face GASKET Sizing Guide (Inches)
Full Face GASKET Sizing Guide (mm)
Part no | Pipe Size | Gasket I.D | Gasket O.D(R) | Gasket O.D(FF) | Bolt Circle(FF) | Bolt Hole Qty(FF) | Bolt Hole Dia(FF) |
---|---|---|---|---|---|---|---|
RI/FF150 001 | 01-Feb | 05-Jun | 1 7/8 | 3 1/2 | 2 3/8 | 4 | 05-Aug |
RI/FF150 002 | 03-Apr | 1 | 2 1/4 | 3 7/8 | 2 3/4 | 4 | 05-Aug |
RI/FF150 003 | 1 | 1 1/3 | 2 5/8 | 4 1/4 | 3 1/8 | 4 | 05-Aug |
RI/FF150 004 | 1 1/4 | 1 2/3 | 3 | 4 5/8 | 3 1/2 | 4 | 05-Aug |
RI/FF150 005 | 1 1/2 | 2 | 3 3/8 | 5 | 3 7/8 | 4 | 05-Aug |
RI/FF150 006 | 2 | 2 3/8 | 4 1/8 | 6 | 4 3/4 | 4 | 03-Apr |
RI/FF150 007 | 2 1/2 | 2 7/8 | 4 7/8 | 7 | 5 1/2 | 4 | 03-Apr |
RI/FF150 008 | 3 | 3 1/2 | 5 3/8 | 7 1/2 | 6 | 4 | 03-Apr |
RI/FF150 009 | 3 1/2 | 4 | 6 3/8 | 8 1/2 | 7 | 8 | 03-Apr |
RI/FF150 010 | 4 | 4 1/2 | 6 7/8 | 9 | 7 1/2 | 8 | 03-Apr |
RI/FF150 011 | 5 | 5 5/9 | 7 3/4 | 10 | 8 1/2 | 8 | 07-Aug |
RI/FF150 012 | 6 | 6 5/8 | 8 3/4 | 11 | 9 1/2 | 8 | 07-Aug |
RI/FF150 013 | 8 | 8 5/8 | 11 | 13 1/2 | 11 3/4 | 8 | 07-Aug |
RI/FF150 014 | 10 | 10 3/4 | 13 3/8 | 16 | 14 1/4 | 12 | 1 |
RI/FF150 015 | 12 | 12 3/4 | 16 1/8 | 19 | 17 | 12 | 1 |
RI/FF150 016 | 14 | 14 | 17 3/4 | 21 | 18 3/4 | 12 | 1 1/8 |
RI/FF150 017 | 16 | 16 | 20 1/4 | 23 1/2 | 21 1/4 | 16 | 1 1/8 |
RI/FF150 018 | 18 | 18 | 21 5/8 | 25 | 22 3/4 | 16 | 1 1/4 |
RI/FF150 019 | 20 | 20 | 23 7/8 | 27 1/2 | 25 | 20 | 1 1/4 |
RI/FF150 020 | 24 | 24 | 28 1/4 | 32 | 29 1/2 | 20 | 1 3/8 |
